MAX17511CGTL+T Управление питанием Специализированный - PMIC Intel IMVP7 CPU Controller IC
MAX17511CGTL+T
,MAX17511CGTL+T Контроллерная интегральная
MAX17511CGTL+T Управление питанием Специализированный - PMIC Intel IMVP7 контроллер процессора
с напряжением загрузки не по умолчанию
| Analog Devices Inc. | |
| Категория продукции: | Специалист по управлению электроэнергией - PMIC |
| MAX17511 | |
| Марка: | Аналоговые устройства / Максим Интегрированный |
| Тип продукции: | Специалист по управлению электроэнергией - PMIC |
| Подкатегория: | PMIC - ИС управления энергопотреблением |
| Часть # Алисы: | MAX17511 |
|
Категория
|
|
|
Мфр
|
Analog Devices Inc./Maxim Integrated (Дело по делу "Аналоговые устройства")
|
|
Серия
|
|
|
Статус продукта
|
Активный
|
|
Заявления
|
Контроллер, Intel IMVP-7, VR12TM
|
| Пакет | Поднос |
|
Напряжение - вход
|
4.5V ~ 5.5V
|
|
Количество выходов
|
2
|
|
Напряжение - выход
|
0.25V ~ 1.52V
|
|
Операционная температура
|
-40°C ~ 105°C
|
|
Тип установки
|
Поверхностный монтаж
|
|
Пакет / чемодан
|

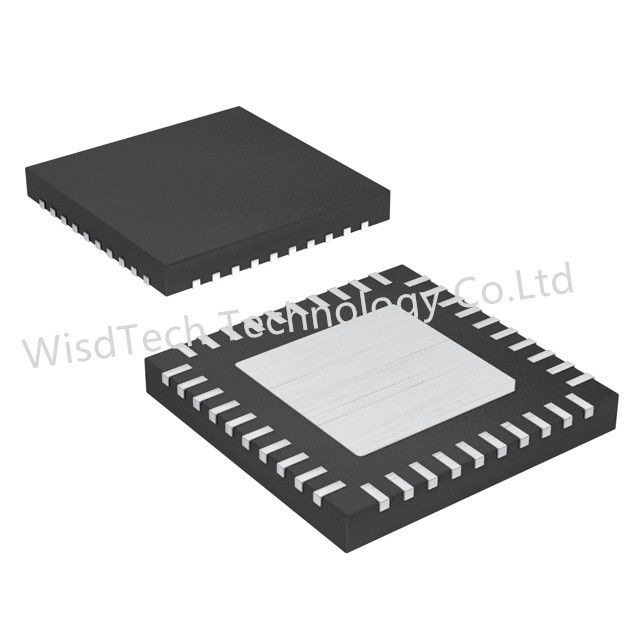

40-WFQFN Открытая подставка
|
|
Пакет изделий поставщика
|
40-TQFN (5x5)
|
|
Номер базовой продукции
|
Описание
MAX17411/MAX1751 1/MAX1 7511C/MAX17511N/
MAX17511T с двойным выходом, сниженным, постоянным временем
Quick- PWMTM контроллеры для VR12/IMVP-7
Контроллеры состоят из двух переключателей высокого тока.
питание для ЦП и GFX ядра.
(регулятор А) представляет собой трехфазную архитектуру постоянного времени.
Регулятор GFX (регулятор B) также является постоянным во времени.
MAX17411 поддерживает двухфазную работу
и MAX1751 1MAX1751 1CMAX17511NMAX17511T
поддерживать однофазную работу.
MAX1751 1C/MAX1751 1NMAX17511T включает два внутренних
водителей на регуляторе А и одного внутреннего водителя на регуляторе
B. Внешние драйверы, такие как MAX17491, позволяют
дополнительные этапы.
Как регулятор А, так и регулятор В включают выходное напряжение
Смены частоты
Они программируются от 200 кГц до 600 кГц в секунду.
защита от выходной перенапряженности (OVP, MAX17411/
MAX17511MAX17511C/MAX17511N),
Устойчивое и эффективное тепловое защищение
Если любой из этих защитных элементов
Если обнаружить неисправность, контроллер отключит оба выхода.
Многофазные регуляторы включают переходную фазу.
Снижение оборота и активного превышения, что ускоряет
время отклика и уменьшить общую производительность
Выходы процессора и GFX контролируются независимо.
В зависимости от того, как вы пишете соответствующие данные в функцию
переход кода VID и мягкий старт
Устройства, используемые для управления скоростью сбора, имеют высокоточное управление скоростью сбора.
Интерфейс SVID также позволяет каждому регулятору быть индивидуальным.
союзник установлен в низкомощный, однофазный, импульс-переход
MAX17411 доступен в:
48-прицепный пакет TQFN, 6 мм х 6 мм.
MAX17511C/MAX1751 1NMAX17511T доступны в двух вариантах:
40-прикольный, 5 мм х 5 мм, TQFN без свинца.
Заявления
Корневые источники питания процессора VR12/IMVP-7
Ноутбуки/рабочие столы/серверы
Особенности
◆Интел VR12/IMVP-7-совместимый серийный интерфейс
◆3-/2-/1-фазный быстрый PWM регулятор процессорного ядра
Два внутренних и один внешний водители
Режим перекрытия временной фазы
Динамический выбор фазы
◆ 2-/1-фазный быстрый PWM GFX регулятор
Один внутренний и один внешний драйвер
◆Активное подавление перегрузки
◆ 8-битный VR12/IMVP-7 DAC
◆ +0,5% точности вота по линии, нагрузке и температуре
◆Позиционирование активного напряжения с программируемым
◆Точный баланс потока без потерь
◆Точный предел падания и тока
◆Удалённый выход и ощущение земли
◆Устойчивые к электричеству сравнители окон (POKA и
POKB)
◆ диапазон напряжения от 4,5 В до 24 В от батареи
◆Программируемая частота переключения от 200 до 600 кГц
+ Внешний выход обнаружения тепловых неисправностей (VR_ HOT#)
+ Перенапряжение (MAX17411/MAX17511/MAX17511C/
MAX17511N), Защита от низкого напряжения и тепловых сбоев
◆Управляемая скоростью запуска
◆Пассивное мягкое выключение (202 выключателя разряда)
◆Интегрированные переключатели
◆Нижепрофильные 48-свинцовые/40-свинцовые пакеты TQFN
