MM9329-2700B Радиочастотные соединители / Коаксиальные соединители GSC Connector RF Interconnects
MM9329-2700B
,MM9329-2700B РЧ-коннекторы
,Коаксиальные соединители
MM9329-2700B Радиочастотные соединители / Коаксиальные соединители
Посуда женская розетка 50 Омм Поверхностная сварка
| Мурата | |
| Категория продукции: | РЧ-соединители / Коаксиальные соединители |
| RoHS: | Подробная информация |
| Коннекторы | |
| SMA | |
| Джек (завод) | |
| 50 Омм | |
| 6 ГГц | |
| Сплав | |
| Прямой. | |
| Стандартный | |
| Материал корпуса: | Из пластика |
| Марка: | Мурата Электроника |
| Контактный материал: | Медь |
| Контактное покрытие: | Золото |
| Сопротивление изоляции: | 500 ммм |
| Максимальная рабочая температура: | + 90 C |
| Минимальная рабочая температура: | - 40 градусов. |
| Тип продукции: | РЧ-соединители / Коаксиальные соединители |
| Серия: | ММ |
| Подкатегория: | Радиочастотные соединения |
| Направление напряжения: | 250 В |

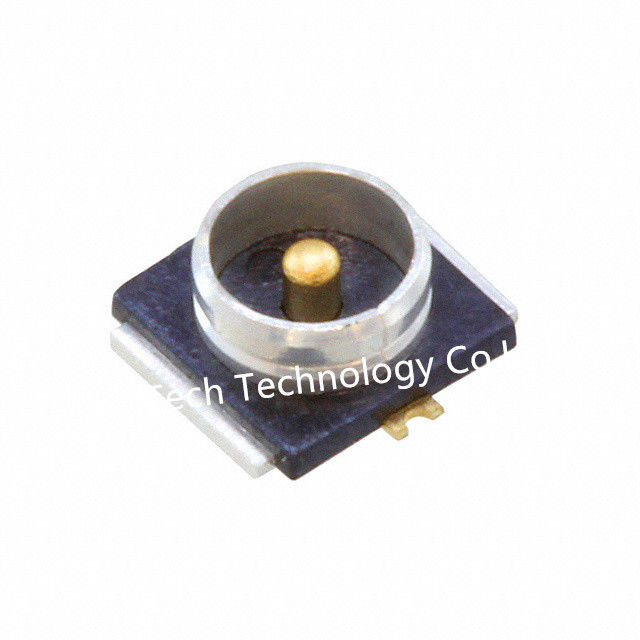

Murata Electronics MM9329-2700B является коаксиальным разъемом с ультра-миниатюрным SMT GSC типом.
используется в различных приложениях, таких как портативные телефоны, беспроводные телефоны (аналоговые и цифровые), GPS,
и другие микроволновые радио- и измерительные устройства[2].
Вот некоторые ключевые подробности о MM9329-2700B:
- MM9329-2700B - это высокочастотный приборПродукция.
- Это новый коаксиальный разъем с ультра-миниатюрным SMT GSC типом[2].
Параметры:
- Диапазон частот: постоянный до 6 ГГц[2].
- VSWR: 1,2 Макс. (DC до 3 ГГц), 1,3 Макс. (3 ГГц до 6 ГГц)[2].
- Номинальное сопротивление: 50Ω[2].
- Температурный диапазон: от -40 до +90°CПродукция.
- Показатель напряжения: 250 Vrms[2].
- Контактное сопротивление: 15mΩ максимум.[2].
- Выдерживающее напряжение: AC300Vrms[2].
- Сопротивление изоляции: 500 МΩ мин.[2].
- Прочность: 50 циклов[2].
Особенности
- MM9329-2700B имеет низкий профиль конструкции с максимальной высотой спаривания 2 мм[2].
- Он подходит для конструкций с высокой плотностью с размером емкости 3,0x3,0 мм[2].
- Новая механическая конструкция обеспечивает стабильное соединение[2].
- Он совместим с мягкими и сверхтонкими гибкими коаксиальными кабелями диаметром 0,8 мм, а также 0,62 мм
- полутвердые кабели диаметром[2].
- MM9329-2700B предлагает высокую производительность с широким диапазоном частот от постоянного до 6 ГГц[2].
- Он может быть установлен на поверхности и продается вновь.[2].
- Наличие ленточной упаковки[2].
1Коаксиальный микроволновой разъем с выключателем очень полезен для измерения электрических характеристик.
Микроволновые схемы для ПК, планшетов и сотовых телефонов.
2. Размер 3x3x1.75 мм (LxWxH), площадь занятости 9mm23. Отличные характеристики, IL 0.2dB max. (@6GHz),
Продолжительность соединителя - 500 циклов с зондом.
Заявления
ПК, планшет,Сотовый телефон и другое беспроводное оборудование
