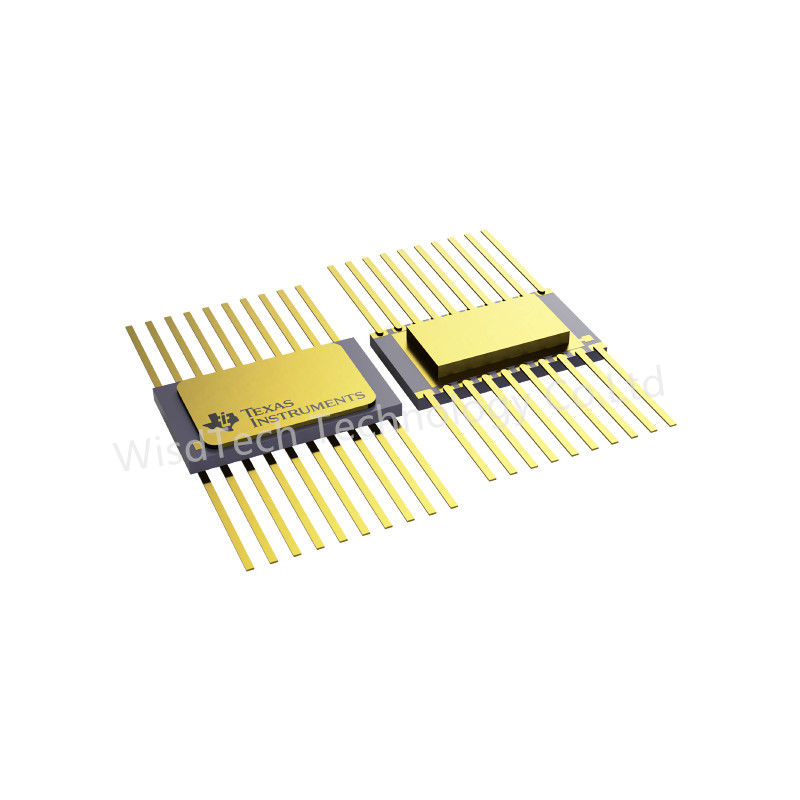

TPS7H4002HKH/EM Регуляторы коммутационного напряжения QMLV с радиационной стойкостью
TPS7H4002HKH/EM Регуляторы коммутационного напряжения QMLV с радиационной стойкостью
| Техасские инструменты | |
| Категория продукции: | Регуляторы переключения напряжения |
| RoHS: | Подробная информация |
| 804 мВ до 5,3 В | |
| 3 А | |
| 5.5 В | |
| 1 Выпуск | |
| Бак | |
| СРП-20 | |
| SMD/SMT | |
| от 100 кГц до 1 МГц | |
| - 55 C. | |
| + 150 C | |
| 3 В | |
| Марка: | Техасские инструменты |
| Входное напряжение: | от 3 до 5,5 В |
| Продукт: | Модули оценки |
| Тип продукции: | Регуляторы переключения напряжения |
| Выключение: | Отключение |
| Подкатегория: | PMIC - ИС управления энергопотреблением |
| Напряжение питания - Min: | 3 В |
| Тип: | Синхронный |
Описание
TPS7H4002-SP - это радиационно-защищенный, 5,5-В, 3-А синхронный степ-даун конвертер, который оптимизирован
Для небольших конструкций это возможно благодаря высокой эффективности и интеграции MOSFET с высокой и низкой сторонами.
Сбережения пространства достигаются благодаря управлению режимом тока, что уменьшает количество компонентов и обеспечивает высокий уровень
частота переключения,что уменьшает пропускную способность индуктора.
Пин SS/TR, который позволяет работать как самостоятельное питание или в ситуациях отслеживания.
Также можно установить последовательность, правильно настроив пины включения и открытого отвода.
TPS7H4002-SP можно настроить в режиме первичного и вторичного для параллельной работы.Текущий цикл за циклом
Ограничение на высокой стороне FET защищает устройство в ситуациях перегрузки и усиливается низкой стороной источника.
В то же время существует низкоуровневый потоковой предел, который отключает
Тепловое отключение отключает часть при температуре питания.
превышает температурный предел.
Особенности
• Излучение:
СЭЛ, СЭБ и СЭГР иммунные к ЛЕТ = 75 МеВ-см2/мг
СЭТ и SEFI характеризуются до LET = 75 MeV-cm2/mg
• Пиковая эффективность: 96,9% (VO = 2,5 В)
• Интегрированные 50-мΩ и 35-мΩ MOSFET
• Силовая рельса: от 3 до 5,5 В на VIN
• 3-А максимальный выходный ток
• Гибкие варианты переключения частоты:
Внутренний осциллятор от 100 кГц до 1 МГц, регулируемый
Возможность внешней синхронизации: от 100 кГц до 1 МГц
SYNC pin может быть сконфигурирован как 500 kHzoutput для первичного-вторичногоЗаявления
• 0,807-В ± 1,5% напряжения сверхтемпературы, излучения и регулирования линии и нагрузки
• Монотонный запуск в предварительно основанные выходы
• Регулируемый мягкий старт через внешний конденсатор
• Вводный режим и выходный режим для секвенирования мощности
• Монитор мощности на низкое и высокое напряжение
• Регулируемый блокировщик низкого напряжения ввода (UVLO)
• 20-прикольный сверхмаленький, термоусиленный керамический плоский пакет (HKH) для космических приложений
